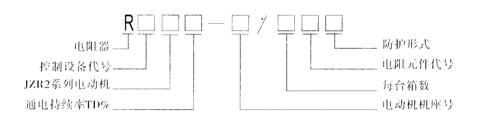

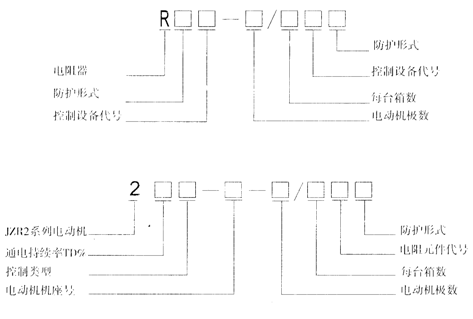

交流起重机JZR2系列电动机成套电阻器 本系列成套电阻器主要用作交流起重机控设备的JZR2及JZRH2系列绕线式异电动机的启动、制动与调速电阻 一、型号含义 A)企业型号 B)国内统一型号 注:1)控制设备代号:“T” -KT□凸轮控制器:“P”或“Y” PQY1-3,PQK(X、D、R)系列平移控制屏(柜); “S” -PQS1-3系列起升控制屏(柜) “Z” -PQZ1系列抓斗控制屏(柜); “Q” -PQK(X、D、R)6402系列起升控制屏(柜); 2)电阻元件代号 “H” -ZH1-ZH3型不锈钢板冲制的网版电阻元件; “B” -ZB1或ZB2型康铜带(丝)绕制的板形电阻元件; “D”或“Y” -ZD2型铁铬铝带绕制的圆筒型电阻元件; “J” -ZJ1型铁铬铝带绕制的大波浪形电阻元件; 3)通电持续率“2” -25%; “4” -40%; 4)“K5、K10” -凸轮控制器;“P1、P2”平移控制屏(柜);“P4、P5”一起升控制(柜); 二、接线原理图

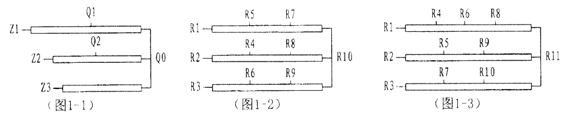

1)(图1-1、2、3)为凸轮控制器控制的电阻器接线图及电阻段的标志;

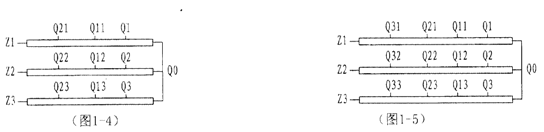

1)(图1-4)位抓斗控制屏控制的电阻器接线图及电阻段标志;

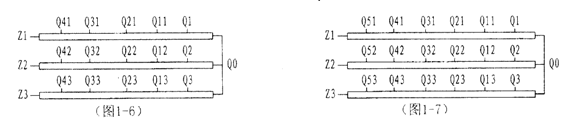

1)(图1-5、6、7)分别为起升与平移控制屏控制的电阻器接线图及电阻段的标志; |
